Maxicode

Symbol kodu kreskowego składa się z szeregu elementów, których układ jest wynikiem jego symboliki, oraz z czytelnych wzrokowo znaków, które są przedstawione graficznie.

W jakich systemach można
zastosować kody kreskowe?
Wybierz system i sprawdź ...

MaxiCode jest kodem kreskowym dwuwymiarowym o dużej gęstości, przez co umożliwia zakodowanie dużej ilości informacji na małym obszarze.

Na obszarze ok. jednego cala kwadratowego może pomieścić ok. 100 znaków.
Kod może być skanowany w dowolnej orientacji. Zapewnione jest także bezpieczeństwo danych nawet w przypadku uszkodzenia kodu. Dostępne są dwa tryby korekcji danych: standardowy (do 16% znaków uszkodzonych) i rozszerzony (do 25% znaków uszkodzonych).
Systemy optymalizujące procesy produkcyjne

Kodowane znaki

ASCII (0-255). Wartości 0-127 są zgodne z ANSI X3.4, tj. wszystkie 128 znaków ASCII, natomiast wartości 128-255 z ISO 8859-1: Latin Alphabet No. 1.

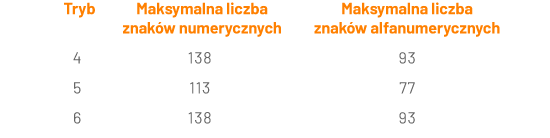

Długość kodu jest zmienna i może wynosić do 93 znaków alfanumerycznych lub do 138 cyfr.

Typ

MaxiCode to dwuwymiarowy kod kreskowy (ang. 2D bar code).

Budowa

Kod kreskowy MaxiCode składa się z 884 sześciokątów rozmieszczonych w 33 rzędach. Wykorzystywane są dwa ich rodzaje: białe i czarne. 864 sześciokąty są wykorzystywane do zakodowania danych i korekcji błędów, 18 służy do orientacji geometrycznej kodu, natomiast dwa elementy są nieużywane. Na środku kodu znajduje się okrągła tarcza, która umożliwia szybkie zlokalizowanie kodu przez skanery. Kod zajmuje powierzchnię 1 cala kwadratowego. Jego wymiary mogą się wahać w granicach od 26,48x25,32mm do 29,79x28,49mm.
Maxi Code

Zastosowanie

Kod kreskowy MaxiCode jest niewielkich wymiarów (1 cal x 1 cal). Jest stosowany w transporcie i spedycji. Na przykład oznacza się nim paczki, dzięki czemu niezbędne informacje podróżują wraz z przesyłką. United Parcel Service (UPC) używa MaxiCode do szybkiego sortowania listów.

Słowa kodowe

Zbiór słów kodowych obejmuje 64 wartości. Każde słowo kodowe jest reprezentowane przez 6 heksagonalnych modułów. Każdy moduł oznacza jeden bit danych - ciemny moduł to 1, a jasny to 0. Ogólnie 6 modułów jest umieszczonych w trzech rzędach po dwa moduły, każdy uporządkowany od prawego górnego rogu do lewego dolnego. Ze względu na strukturę kodu znaki 1-9 oraz 137-144 mają inne ułożenie. Rysunek poniżej przedstawia kształty słów kodowych i uporządkowanie sześciokątów wewnątrz nich.
Maxicode

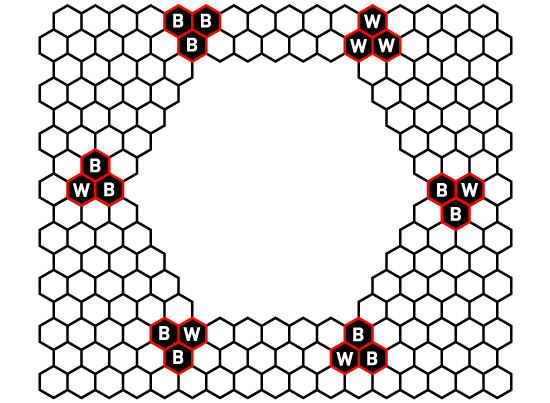

Kształty słów kodowych (LSB - najmniej znaczący bit, MSB - najbardziej znaczący bit). Informacja niezbędna do prawidłowej geometrycznej orientacji kodu jest zakodowana sześcioma wzorami składającymi się z trzech modułów każdy (na rysunku poniżej).
Maxicode
Kształty słów kodowych służących do orientacji kodu kreskowego (B - ciemny heks, W - jasny heks).

Korekcja błędów

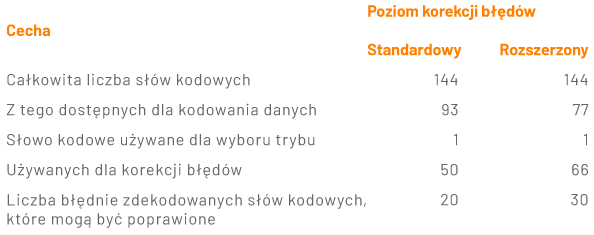

Kod kreskowy MaxiCode oferuje dwa poziomy korekcji błędów (ang. error correction). Te dwa poziomy wymagają różnej liczby słów kodowych oraz zapewniają różny poziom odtwarzania błędów. Podstawowe cechy są wymienione w tabeli poniżej.
Maxicode

Zniekształcenia symboli

Dwuwymiarowe kody kreskowe są wrażliwe na błędy spowodowane przez lokalne zniekształcenia siatki kodu. Jednym z najczęstszych źródeł zniekształceń jest nierównomierny ruch etykiety podczas drukowania. W celu szybkiego wizualnego rozpoznawania takiego zjawiska jest stosowany następujący sposób.
Wzór o kształcie zamka błyskawicznego (ang. zipper) - na rysunku poniżej - drukowany jest obok kodu kreskowego. W przypadku zmniejszenia się prędkości przesuwu etykiety, pewna część wzoru będzie ciemniejsza. Analogicznie, w przypadku zwiększenia prędkości przesuwu, odpowiednia część wzoru będzie jaśniejsza. Pozwala to na szybką identyfikację problemu.
Wzór służący do detekcji nierównomierności prędkości druku etykiety.
Maxicode

PRZYKŁADY

Maxicode
Maxicode
Maxicode
